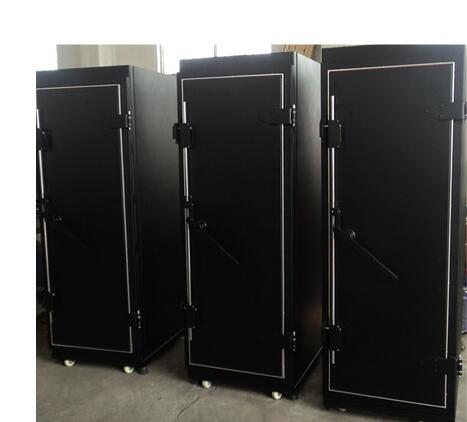

屏蔽機柜主要由四大部分組成，分別是箱體、前門、后門、機架。其中箱體為電磁屏蔽機柜的主體部分，前后裝有門刀，在箱體下部裝有波導管、進風波導窗、電源濾波器;上部裝有排風波導窗和排風扇，風扇設置溫控開關;前門由前門板、前門波導窗、屏蔽機構、把手組成，開關門輕便;前后門結構基本相同，不同的是后門沒有波導窗。箱體上下部設置擋風板，隔離出前冷風區和后熱風區，保證散熱通暢;底部帶有腳輪架，可裝腳輪，便于搬運。機架上裝有隔板，放置服務器、交換機等電子設備。具有體積小、安裝方便、使用靈活的特點，非常適合在那些不適宜安裝電磁屏蔽室又需要對信息設備提供保護的場合使用。
安裝屏蔽機柜的時候要注意：首先將屏蔽機柜移至確定位置，保持平穩，將四只定位螺栓調下，防止機柜使用時移位，應可靠接地，接地電阻應≤1Ω，接地樁引出端子與屏蔽柜接地螺栓搭接地電阻應≤0.1Ω。屏蔽機柜通電前必須接地;接地時電源插座前不能有漏電保安器，如本棟建筑物接電系統有漏電保安器，則應在漏電保安器前段單獨拉一路電源來給本機柜供電。 因濾波器是電容電感組成，電容有充放作用，否則在插座前加隔離變壓器或?qū)Ｓ秒娫床遄?/span>
在此要注意：不接地時屏蔽機柜對地電阻應大于1000Ω。安裝進入屏蔽機柜的光纖線和屏蔽銅纜必須要經過屏蔽柜后面的波導管孔，同時響應的線纜上的屏蔽網絲和金屬線應截斷,并從屏蔽柜前內,外兩方面,把截斷的屏蔽網絲和金屬線固定在波導管兩端的金屬鑼口中.使之通過屏蔽柜良好接地.達到屏蔽效果.一根線纜進入屏蔽柜需要一個波導管，并需要區分光纖和屏蔽銅纜。
